ULN2001D 50V双极型达林顿驱动芯片

一、ULN2001D的描述：

    ULN2001D 是一个单片高电压、高电流的达林顿晶体管阵列集成电路。由3组NPN达林顿管组成，它的高压输出特性和阴极钳位二级管可以转换感应负载。单个达林顿对的集电极电流是250mA。达林顿管并联可以承受更大的电流。

二、ULN2001D的特点：

• 250mA额定集电极电流(单个输出)
• 工作电压：50V
• 输入和各种逻辑类型兼容
• 封装外形尺寸：DIP-8、SOP-8

三、ULN2001D的应用：

• 继电器驱动器
• 字锤驱动器
• 灯驱动器
• 逻辑驱动器

四、ULN2001D的引脚配置：

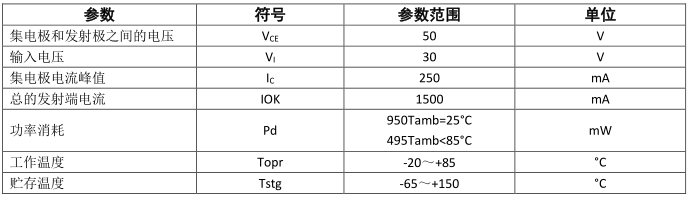

五、ULN2001D的极限值：

除非有特殊要求，T_A=25℃

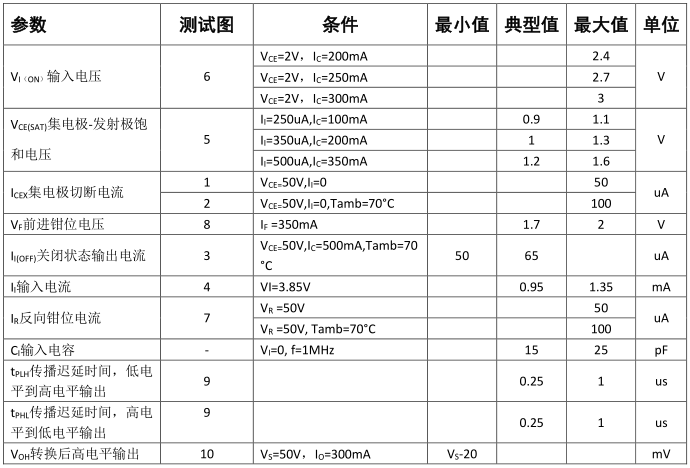

六、ULN2001D的电特性：

除非有特殊要求，T_A=25℃
